一、概述

JLMC输出模块为总线输入输出模块， 用于控制消防联动设备的启动或停止，如防排烟阀，送风阀，防火卷帘门，风机，警铃等，并可接收联动设备的应答信号。输出模块为无源输出方式，提供一对常开/常闭触点。

1.产品特点:

◆与JB-TGZL-JLV3控制器配套使用；

   ◆模块内部采用智能芯片，处理功能强大、准确、可靠；

   ◆数控编址，无需编码开关，结构上***了电子线路密封；

   ◆造型大方美观。

2.使用环境条件：

温度范围：-10℃～50℃；

湿度范围：小于95％工作条件。

二、结构特征与工作原理

1.探测器结构示意图如图1所示。

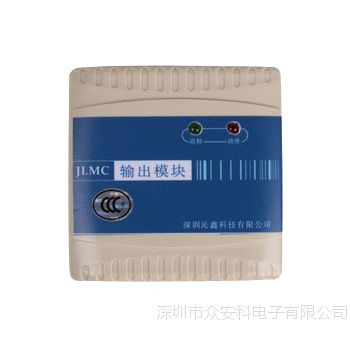

                图1(a)输出模块上盖

图1(b)输出模块底座

2.工作原理

输出模块J9与J10端接外部开关量信号，J6 、J7、J8分别为继电器的公共端（COM），常闭端（NC）和常开端(NO)。正常工作状态时，输出模块巡检指示灯每巡检周期闪亮一次（绿色），继电器开关处于常闭端；输出模块与连接部件之间的连接线发生断路时，能将故障信号发送到火灾报警控制器，同时巡检指示灯点亮为黄色；输出模块接收到输入信号后在3s内动作，并点亮启动指示灯为红色，继电器开关打至常开端。

三、技术特性

1.主要参数:

◆线制：无极性二总线；

◆工作电压：15-32V总线脉冲；

◆工作电流：监视电流0.3mA   报警电流1mA；

◆使用环境：温 度-10～+50℃ 相对湿度95%（不凝露）；

◆报警确认灯：红色；

◆编码方式：电子编码，编码范围为1～200；

◆壳体材料和颜色：ABS米色

◆执行标准：GB 16806－2006

四、尺寸 重量

1.外形及安装尺寸(可分开)：

尺寸：长8.3cm，宽8.3cm，高2.9cm；

2. 重量：73g。

五、安装 调试

5.1 本模块采用无极性二总线并联方式连接。

总线的一根应接在标有”2”号(或”3”号)的端子上，另一根接在标有”4”号(或”5”号)的端子上；“9”号，”10”号端子为现场联动设备的应答信号输入接线端子；“6”号端子为输出继电器的公共端（COM），”7”号端子为常闭端（NC），”8”号端子为常开端（NO）。输出模块接线示意图如图2所示。

5.2 布线要求:信号总线宜选用截面积≥1.0mm²的RVS双绞铜芯线，穿金属管或阻燃PVC管铺设.总线回路导线总电阻应＜40Ω，总线回路总电容应＜0.3ｕF.线间、线与大地间绝缘阻抗大于20MΩ。

5.3 模块安装之前应用编码器进行地址编码。线路校验无误后，方可调试开通。

                      图2输出模块接线示意图

六、使用 操作

1)模块编址：

本模块的编址方式有两种，现场编码时可利用本公司生产的电子编码器进行编址，也可接入报警控制器进行回路数控编址。下面分别介绍两种编址方法：

a.编码器编址方法：将电子编码器与模块的总线端子接好，输入地址号后按写址即完成编址工作。

b.回路数控编址方法：首先，被编址的模块不能接入控制器的报警回路，即处于未加电的离线状态。但应有空底座连接在某一回路上。在控制器“设置”菜单中，进入回路数控编址选项。在“回路数控编址”界面上，输入将要接入的回路的号码和模块将要编的地址号码。将被编址的模块压入该回路的空底座上。几秒钟后，可观察到该模块的指示灯闪亮，大约3个巡检周期后该模块进入正常工作状态，每个巡检周期微光闪亮一下。控制器提示该探测器编址成功。接下来，按“修改”键重新确定编址号码，再按上述过程对新模块进行编址。对已编址并在运行的模块重新编址，须将其摘离回路总线，搁置15秒钟后，按照上述方法进行。同一回路上，地址范围1～200，每个探测器地址号，不得重号。

2)登记运行：模块进入正常工作状态后，可看到巡检指示灯周期闪亮，闪亮周期约为3秒。将系统需配接的模块和探测器都进行完编址及安装后，操作控制器对其进行登记，选择菜单“设置”，输入密码，选择“安装设置”，再输入密码，选择“1回路地址自动登记”，等待登记完成；而后进入查询菜单，选择“1回路注册地址”，核查登记结果。

3)报警测试：登记无误后，即可对模块进行模拟报警试验。短接J9与J10，模块动作，启动指示灯点亮为红灯。

一切正常后，模块即可投入运行。
