| 品牌：沁鑫 | 型号：JTW－ZOM－JLDT | 类型：温度探测 |
| 工作电源：直流DC24V | 探测方式：温度探测 | 环境温度：-10℃～+50℃（℃） ℃ |
| 环境湿度：≤95%RH(40℃±2℃)（%） % | 尺寸：102*47mm | 使用范围：居家 店铺 库房 幼儿园…… |

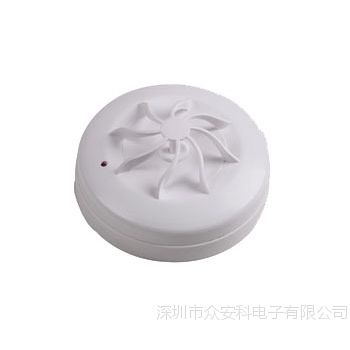

一、概述 JTW－ZOM－JLDT点型感温火灾探测器(以下简称探测器)利用热敏元件对温度的敏感性来检测环境温度。内置单片机固化高可靠火灾判断程序，工作稳定可靠。 1.产品特点: ◆与JB-TGZL-JLV3控制器配套使用； ◆感温参数模拟量采集处理，内部智能模型判据，弥补了传统报警机理的缺陷； ◆探测器内部采用智能芯片，处理功能强大，报警准确、可靠； ◆数控编址，无需编码开关，结构上***了电子线路密封； ◆结构上设计合理，灵敏地感受周围空气的温度变化； ◆造型圆润美观。 2.主要用途及适用范围： 适用于火灾发生时产生大量的热的场所。与感烟探测器配合使用更能可靠探测火灾，减少损失。 3.使用环境条件: 温度范围：-10℃～50℃； 湿度范围：小于95％工作条件。 二、结构特征与工作原理 1.探测器结构示意图如图1所示。 图1(a)点型感温探测器上盖 图1(b)点型感温探测器底座 2.工作原理 探测器采用热敏电阻作为传感器，传感器输出信号经放大电路进行变换后输入到单片机，单片机利用智能算法进行信号处理。当单片机检测到火警信号后点亮火警指示灯同时回路电流增大。 三、技术特性 1.主要参数: ◆线制：无极性二总线； ◆工作电压：15-32V总线脉冲； ◆工作电流：监视电流0.3mA 报警电流1mA； ◆使用环境：温度-10℃～+50℃ 相对湿度95%（不凝露）； ◆报警确认灯：红色； ◆编码方式：电子编码，编码范围为1～200； ◆壳体材料和颜色：ABS米色； ◆执行标准：GB 4716-2005。 四、尺寸 重量 1.外形及安装尺寸(可分开)： 尺寸：直径102mm，高46mm； 安装孔距：45mm～75mm。 2. 重量：66g。 五、安装 调试 1.布线要求：要求线间、线与大地间绝缘阻抗大于20MΩ，探测总线回路单根线路电阻小于20Ω。 2.本系统总线回路采用二总线制，不分极性，探测器底座上有2个导体片,片上带接线端子,配线时将某回路的两条总线分别压接在探测器底座的“1”和“3”号端子上,待底座安装牢固后将探测器底部对正底座顺时针旋转即可将探测器安装在底座上。 3.线路校验无误后，方可调试开通。 4.安装注意事项： a.在探测器周围0.5m内不应有遮挡物； b.探测器至空调送风孔边的水平距离不应小于1.5m； c.探测器至墙壁梁边的水平距离不应小于15mm； d.探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°； e.探测器底座应安装牢固其导线连接必须可靠； f.探测器的确认灯应面向便于人员观察的主要入口方向； g.随探测器附带的防尘罩，在现场安装结束未开通使用前，请勿过早摘除，以免探测器受到污染。
