| 是否进口：否 | 产地：深圳 | 品牌：ZOANCO |
| 3C证书编号：- | 订货号：102C | 型号：YT102C |
| 货号：102C | 类型：光电烟感 | 工作电源：直流DC9-28V |
| 探测方式：光电对管探测 | 环境温度：-10℃～+50℃（℃） ℃ | 环境湿度：≤95%RH(40℃±2℃)（%） % |
| 尺寸：99*48mm | 使用范围：居家 店铺 库房 幼儿园…… | 颜色：灰白 |
| 报警灵敏度：0.15-0.3dB/m | 电流：≤60μA@24VDC |

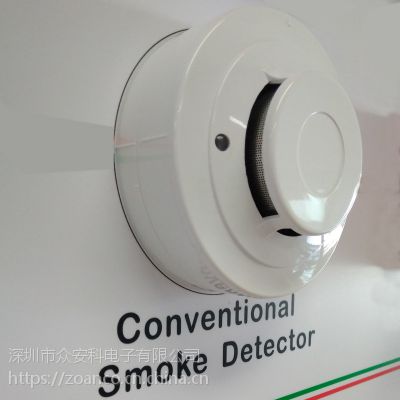

CE认证多线烟感 2线非编烟感器 常规感烟探测器 通用烟雾报警器
光电感烟探测器是火灾产生的烟雾遮挡可见光或红外光从而发出电信号的一种探测器。感烟探测器主要应用于低粉尘环境，如：电子计算机房、通讯机房、宾馆、办公楼等，而不使用于湿度大、有灰尘或水蒸气、风速大的场所，也不适用于有腐蚀性气体和工艺过程中产生烟的场所。
可配接一切多线报警主机,多用于出口或者传统老款消防系统(非编2总线)的维护更换,可通过国内消防总线厂家的输入模块(电流型,报警之后,拉低电压,增大电流),接入消防系统。
多线型光电感烟火灾探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点。
注：探测器报警时将其两端的电压钳位在5V～11V之间。至于电流的大小则取决于控制器的限流情况，不允许直接用24VDC供电，否则探测器会因***流电阻而烧坏。正常使用时与多线报警主机或卷帘门控制箱等设备配套使用。探测器报警后，需要通过断电的方式复位。
一. 烟感性能参数
| 中英对照信息 | 参数 | Parameter |
| 型号 | YT102C | N.O:YT102C |
| 供电电源 | DC9V～DC28V | Operating Voltage Range: 9 to 28VDC Volts Non-polarized |
| 静态电流 | ≤60uA | Standby Current: ≤60μA@ 24 VDC |
| 报警电流 | ≤30mA | MaximumAlarm Current (LED on: ) ≤30mA@ 24 VDC |
| 烟雾灵敏度 | 1.06±.26%ＦＴ. | Adjustable Sensitivity: 1.06±.26%FT. |
| 尺寸 | 100x50 mm | size 103x55 mm |
工作温度： -10℃～+50℃
相对湿度： ≤95%RH(40℃±2℃)
烟雾灵敏度：1.06±.26%ＦＴ.
符合标准：GB4715-2005
重 量：135g
二.烟感的安装：
在天花板上相距60mm的位置上打两个直径5mm的安装孔，用涨塞和螺钉固定探测器底座在天花板上。
注意：该产品不适宜在以下场所使用：
正常情况下有烟滞留的场所
有较大粉尘、水雾、蒸汽、油雾污染、
腐蚀气体的场所
相对湿度大于95%的场所
通风速度大于5m/秒的场所
三. 接线：
探测器具有外接门灯的功能，当探测器报警后，除了本身的指示灯点亮外，同时点亮连接的门灯，尤其适合宾馆使用。
四 烟感器接线说明：
探测器的端子2，5是电源输入端（接线时不用区分极性）。
门灯可直接使用普通LED,探测器内部设有限流电阻。
终端电阻的大小，根据配接的多线控制器而定。
探测器需直接加24VDC测试时，必须加1KΩ的电阻限流。
底座接线完毕，将探测器按正确方向扣在底座上，压下后顺时针方向旋紧。接通电源即可工作。
General
YT102C Conventional Smoke Detector, Operates by Advanced MCU Expert Algorithm Software.
Key Specifications/Special Features
They work perfectly with all conventional intelligent fire control panels
Dual LEDs for 360-degree visibility
Advanced MCU Expert Algorithm Software.
Easy installation and maintenance
Durable sensor head, no need for replacement
SMD circuit board design-satisfactory quality and reliability guaranteed
INSTALL THE DETECTOR BASE
1. Open area smoke or heat detectors are intended for mounting on a ceiling or a wall in accordance with the fire standard in your country.
2. Attach mounting base to ceiling or wall. The base of the detector can be mounted directly onto an electrical junction box such as an octagonal (75mm, 90mm or100mm), a round (75mm), or a square (100mm) box without using any type of mechanical adapter.
3. Position all wires flat against terminals, and fasten the wires on the terminals, See Figure 1.
4. Terminals functions description:
Terminal 2: IN+( Zone Input+)
Terminal 5: IN- (Zone Input- )
Terminal 6: IN+( Zone Output+)
Terminal 5: IN- (Zone Output- )
Terminal 6: Remote Indicator+
Terminal 3: Remote Indicator-
